Das
Mainboard ist ein Bisquit PC
das genau die größe
eines 5,25" Laufwerkes
hat. Onboard sind VGA, LAN (10
MBit rotes Kabel) und Controller
vorhanden. Um eine 3,5"
HDD anzusteuern wurde das HDD
Kabel umgelötet, da normal
eine 2,5" HDD verbaut wird.

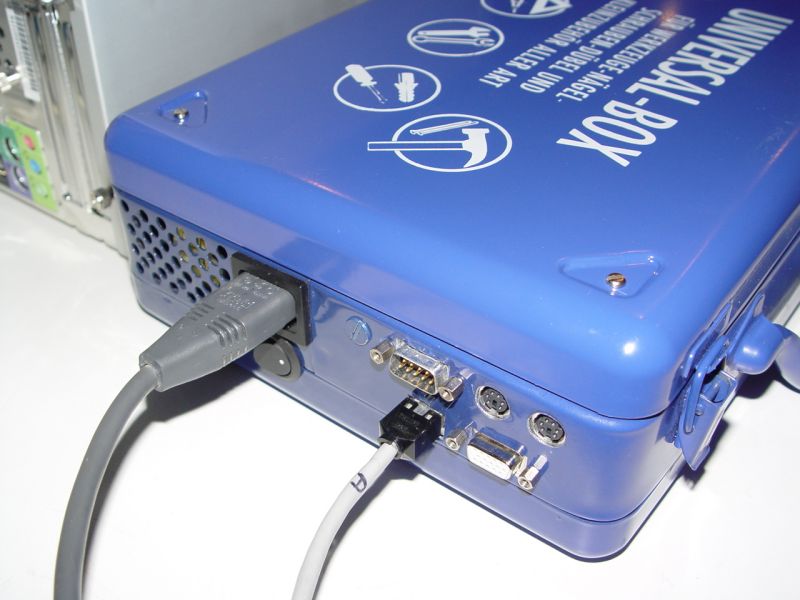

Als Anschlüße wurde
VGA LAN Maus sowie Tastatur
herausgeführt (Statusleuchten
sind noch nicht verdrahtet).
Der Radiallüfter wurde
seitlich an den CPU Kühlkörper
angebracht um die Höhe
des MB zu reduzieren da direkt
darüber die HDD sitzt.
Das Netzteil hat eine max Leistung
von 145 Watt und wurde absichtlich
mit der Metallverkleidung eingebaut
um Störungen zu vermeiden.
Das gesamte Gehäuse ist
ordentlich geerdet. Die Trägerplatten
bestehen aus 5mm Plexiglas. |
